| Model |
AF-DC-142-Y-C-OOO-H |
| 142 kW |
| Specifikacija |
Nazivna moč |
CCS / CHAdeMO 60 kW |
CCS / CHAdeMO 60 kW |
Type 2 – 22 kW |
| Polnilna naprava |
Način namestitve |
Vertikalna |
| Način napajanja |
Spodnji dovod in odvod, 3P + N + PE |
| Dimenzije naprave |
1735 × 705 × 570 mm |
| Vhodna napetost |
AC 380 V ±15 % |
| Vhodna frekvenca |
50 ±10 Hz |
| Izhodna napetost |
200–(750)1000 V DC |
| Izhodni tok ene pištole |
DC: 0–200 A / AC: 32 A |
| Dolžina kabla |
5 m (izbirno) |
| Natančnost merjenja |
Raven 0.5 |
| Električni kazalniki |
Mejna vrednost zaščite toka |
≥110 % |
| Natančnost stabilizacije napetosti |
≤±0,5 % |
| Natančnost stabilizacije toka |
≤±1 % |
| Razmerje valovanja |
≤±0,5 % |
| Učinkovitost |
≥94,5 % |
| Faktor moči |
≥0,99 (pri obremenitvi nad 50 %) |
| Vsebnost harmonikov (THD) |
≤5 % (pri obremenitvi nad 50 %) |
| Funkcionalna zasnova |
HMI vmesnik |
7-palčni barvni zaslon na dotik z visoko svetlostjo |
| Način polnjenja |
Plug & Charge / Samodejno polnjenje / Določena energija / Znesek / Čas |
| Metoda polnjenja |
NFC (kartično polnjenje), skeniranje QR kode, geslo |
| Načini plačila |
RFID, QR koda, kreditna kartica, geslo, aplikacija |
| Omrežje |
Ethernet, 4G, LTE, Wi-Fi 802.11 b/g/n (izbirno, 2.4/5 GHz) |
| Varnostna zasnova |
Standardi delovanja |
EN IEC 62196-1:2022; EN IEC 62196-3:2014; EN IEC 61851-1:2019; EN IEC 61851-23:2014;
EN IEC 61851-21-2:2021; EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021;
TÜV (DIN SPEC 70121/12.14, DIN SPEC 70122/11.18)
|
| Varnostne funkcije |
Zaznavanje temperature polnilne pištole, zaščita pred prenapetostjo, prenizko napetostjo,
preobremenitvijo, kratkim stikom, ozemljitvijo, pregrevanjem, nizko temperaturo,
nadzor izolacije, zaščita pred obratno polariteto, zaščita pred udarom strele,
izklop v sili, zaščita pred uhajanjem toka.
|
| Okoljski kazalniki |

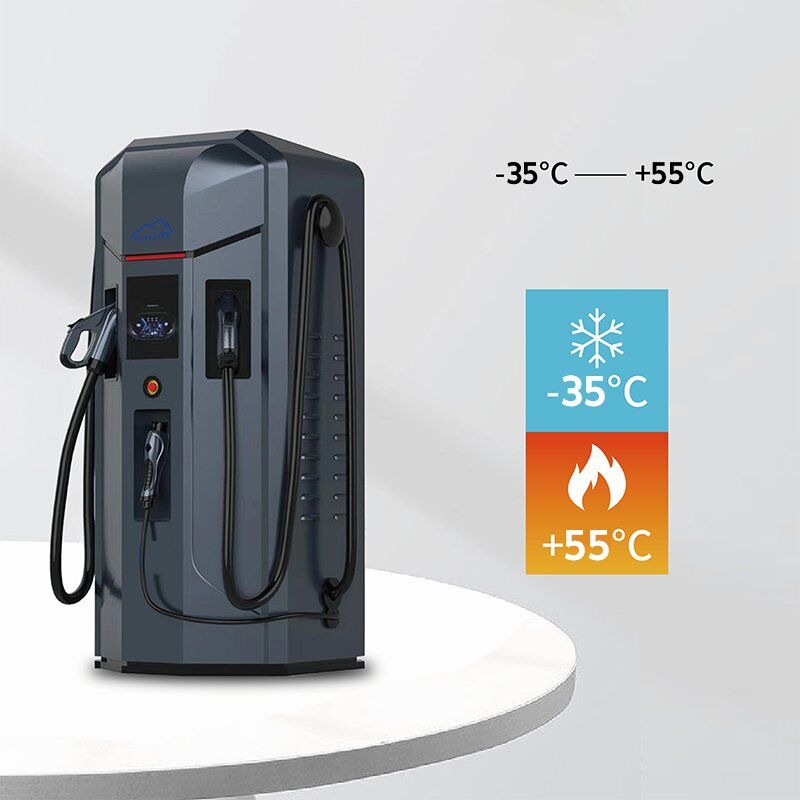

Delovna temperatura |
-35 ~ +55 °C |
| Delovna vlažnost |
5 %–95 % brez kondenzacije |
| Delovna nadmorska višina |
≤2000 m |
| Stopnja zaščite |
IP54 |
| Način hlajenja |
Prisilno zračno hlajenje |
| Nadzor hrupa |
≤60 dB |
| MTBF (povprečni čas med okvarami) |
100.000 ur |
