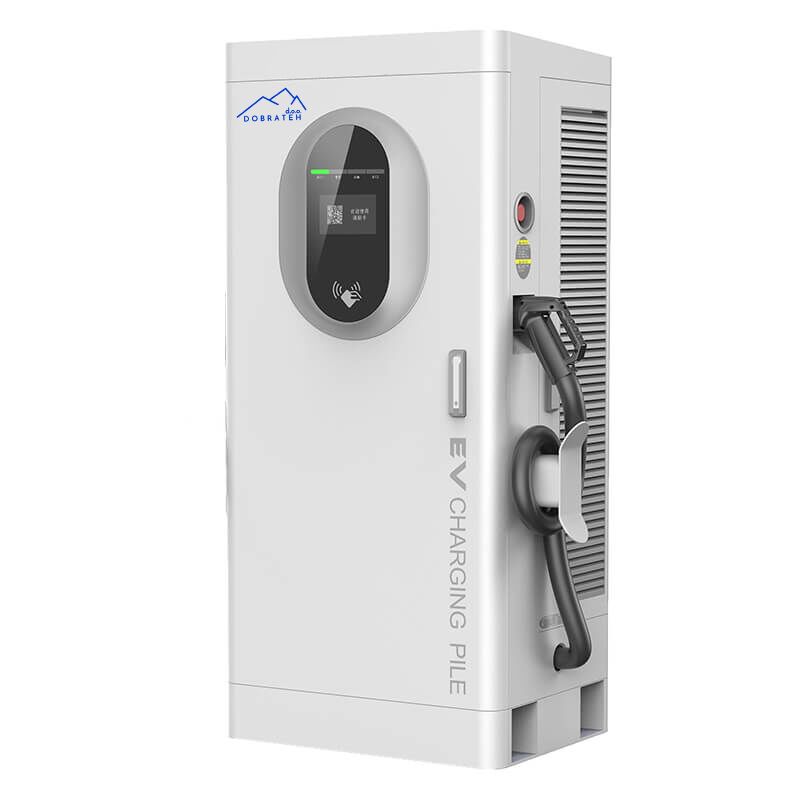

AMPPAL 60/80/120/160kW integrirana enosmerna polnilna postaja

Ime izdelka		Integrirana DC polnilna postaja (kovinski tip)
Model		Komercialna uporaba
Model		AF-DC-60-Y-B-O-3/4/5/6-H, AF-DC-80-Y-B-O-3/4/5/6-H, AF-DC-120-Y-B-O-3/4/5/6-H, AF-DC-160-Y-B-O-3/4/5/6-H
Specifikacija	Nazivna moč	60 kW, 80 kW, 120 kW, 160 kW
Polnilna naprava	Način namestitve / Pot napajanja	Talno stoječa, spodnji dovod in odvod
	Dimenzije naprave	1620 × 750 × 560 mm
	Vhodna napetost	AC 380 V ±15 %
	Vhodna frekvenca	50 ±10 Hz
	Število faz	3
	Izhodna napetost	200–1000 V DC
	Razpon izhodnega toka (ena pištola)	CCS2: 0–250 A
	Dolžina kabla	5 m (izbirno)
	Natančnost merjenja	Raven 1
Električne specifikacije	Mejna vrednost zaščite toka	≥110 %
	Natančnost stabilizacije napetosti	≤±0,5 %
	Natančnost stabilizacije toka	≤±1 %
	Razmerje valovanja	≤±0,5 %
	Učinkovitost	≥95 %
	Faktor moči	≥0,99 (pri obremenitvi nad 50 %)
	Vsebnost harmonikov (THD)	≤5 % (pri obremenitvi nad 50 %)
Funkcionalna zasnova	HMI vmesnik	7-palčni barvni LCD zaslon na dotik z visoko svetlostjo + LED indikator
	Prikaz delovnega stanja	Tribarvni LED indikator
	Način polnjenja	Samodejno polnjenje / Določena energija / Znesek / Čas
	Metode polnjenja	NFC (kartično polnjenje), skeniranje QR kode
	Načini plačila	RFID, QR koda, kreditna kartica, geslo, aplikacija
	Omrežni vmesnik	Ethernet, 4G, LTE, Wi-Fi 802.11 b/g/n (izbirno, 2.4/5 GHz)
	Izvedbeni standard	EN IEC 62196-1:2022; EN IEC 62196-3:2014; EN IEC 61851-1:2019; EN IEC 61851-23:2014; EN IEC 61851-21-2:2021; EN IEC 61000-6-1:2019; EN IEC 61000-6-3:2021; TÜV (DIN SPEC 70121/12.14, DIN SPEC 70122/11.18)
	EVSE povezava s sistemom v ozadju	OCPP1.6J (izbirno OCPP2.01)
Varnostna zasnova	Varnostne funkcije	Zaznavanje temperature polnilne pištole, zaščita pred prenapetostjo, prenizko napetostjo, preobremenitvijo, kratkim stikom, ozemljitvijo, pregrevanjem, nizko temperaturo, nadzor izolacije, zaščita pred obratno polariteto, zaščita pred udarom strele, izklop v sili, zaščita pred uhajanjem toka.
Okoljski kazalniki	Delovna temperatura	-35 ~ +55 °C
	Delovna vlažnost	5 %–95 % brez kondenzacije
	Delovna nadmorska višina	≤2000 m (izbirno ≤2500 m)
	Stopnja zaščite	IP54
	Način hlajenja	Zračno hlajenje
	Nadzor hrupa	≤60 dB
	MTBF (povprečni čas med okvarami)	17.520 ur

Zaščitne funkcije

Vhod in izhod polnilne postaje EV sta električno izolirana.
Izhod vključuje napravo za preprečevanje povratnega podajanja, ki preprečuje, da bi akumulator vozila polnil kondenzator izhodnega filtra polnilnika in preprečuje trenutni visok tok na izhodnem priključku polnilnika, ko je akumulator priključen.
Navedite nazivno napetost in izolacijski razred polnilnika; zagotovite skladnost z veljavnimi predpisi »Naprava za prevodno polnjenje električnih vozil«.
Zasnovan in izdelan v skladu z IEC 61851-1:2017 in IEC 62196-2:2016.

Pred namestitvijo preverite v pakirni škatli za naslednje elemente (ob upoštevanju seznama pakiranja)

Polnilna postaja DC tipa talnega stojala (1 komplet)
Testna kartica 2 kosa (z bralnikom kartic ali ne)
Navodila za namestitev (1 komplet)
1 kos potrdila o kakovosti
Ključ (2 kosa)

Zahteve za namestitveno okolje

1、Ta serija EV DC polnilna postaja je zunanjega tipa, zaščita pred vdorom: IP54;

2, temperatura okolice: -20 ℃ do+50 ℃;

Način namestitve

To serijo DC polnilnih postaj je mogoče namestiti navpično v skladu z zahtevami

Velikost namestitve, kot na sliki 1 in sliki 2:

Slika 1 Način namestitve tipa talnega stojala

Slika 2 Način namestitve tipa talnega stojala

‍

Common Malfunctions	Method Of Exclusion
Air switch burnt out	Replace the air switch.
The information acquisition board is burned out	Contact the manufacturer: replace the information acquisition board.
Module damage	Contact the manufacturer:replace the module.
Report system failure	It may be caused by various reasons such as the module and the collection board. It is recommended to contact the manufacturer.
The platform can’t connect to the Internet	Check the network cable interface, whether the network cable is plugged in properly. The network communication board is faulty and replaced.
DC Undervoltage	Check whether the fuse is burned and whether the relay is closed
AC Undervoltage	Check the wiring and switch of the power distribution cabinet for any abnormality.
The power meter on the charging Station shows zero	Unplug and plug the wires on the circuit board again, the monitoring board is faulty and replace it.
Locking card phenomenon	When the charging is complete, remember to swipe the card to pay, if the card lock phenomenon occurs, please go to the last charging machine to swipe the card and pay the fee to unlock it.
Jumping the gun phenomenon	Confirm that the IC card balance is sufficient when swiping the card, otherwise, it will automatically stop charging during the charging process.

‍

Simptomi pogostih napak indikatorskih luči na plošči modula

Na plošči modula so tri indikatorske luči, ki so indikator napajanja (zelena lučka), zaščitni indikator (rumena) in indikator napake (rdeč), indikator napake pa je naslednji:
‍

Indicator Light	Normal Status	Abnormal State	Abnormal Problem
Power Indicator (Green)	On	Off	No input voltage; module’s internal auxiliary power supply does not operate
Protection Indicator (Yellow)	Off	On	AC input overvoltage, undervoltage, or overtemperature
Off	On	Communication interruption or manual mode
Fault Indicator (Red)	Off	On	Output overvoltage, module address duplication, or severe current imbalance
Off	Flashing	Faulty fan
Note: When the module is in manual mode, the yellow light flashes.

‍

‍

‍
