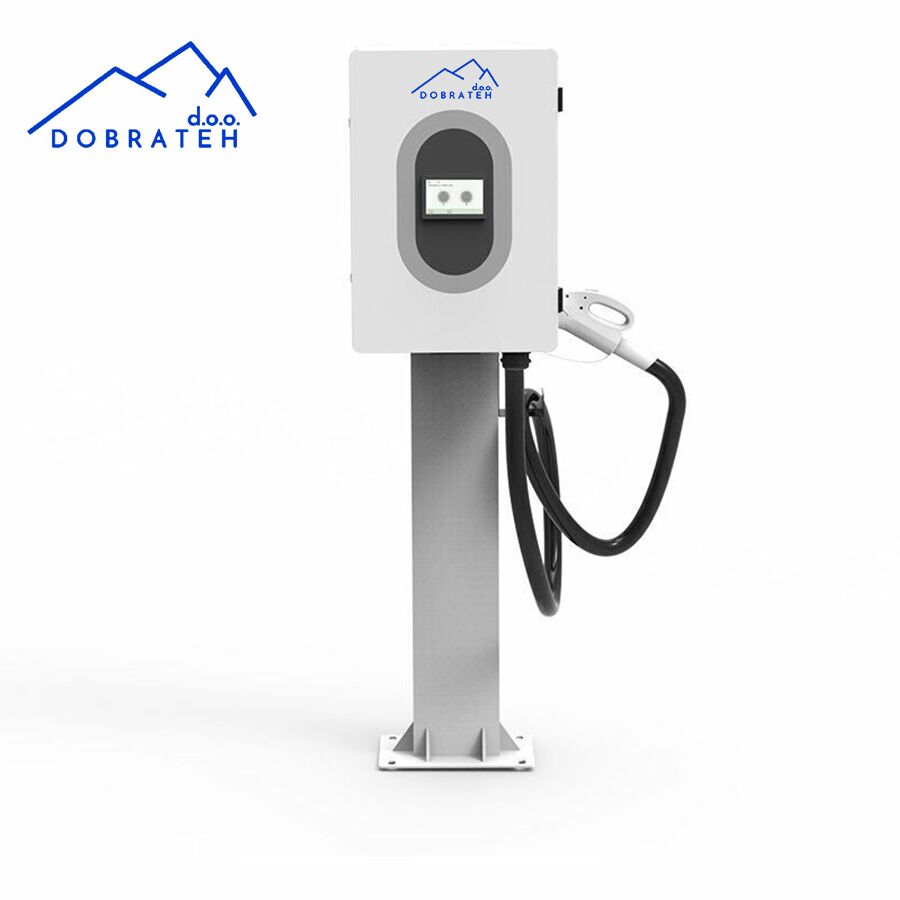

DC polnilna postaja za električna vozila 20kW/30kW/40kW

Model

AF-DC-020-B-A-O-2/3/4/5/6-H

AF-DC-030-B-A-O-2/3/4/5/6-H

AF-DC-040-B-A-O-2/3/4/5/6-H

Uporaba

Domača / Pisarniška / Komercialna / Offline uporaba

Nazivna moč

20 kW

30 kW

40 kW

Izhodni tok

0–67 A

0–100 A

0–133 A

Način montaže

Stenska montaža / Talna montaža

Način napajanja

Spodnji vhod in izhod

Dimenzije naprave

410 × 216 × 620 mm

Vhodna napetost

AC 380 V ±15%

Vhodna frekvenca

50 ±10 Hz

Izhodna napetost

200–(750)1000 V DC

Dolžina kabla

5 m (opcijsko)

Natančnost merjenja

Razred 1.0

Zaščita omejitve toka

≥ 110%

Natančnost stabilizacije napetosti

≤ ±0.5%

Natančnost stabilizacije toka

≤ ±1%

Valovanje

≤ ±0.5%

Učinkovitost

≥ 95%

Faktor moči

≥ 0.99 (nad 50% obremenitve)

Harmonično popačenje (THD)

≤ 5% (nad 50% obremenitve)

Uporabniški vmesnik

4,3-palčni barvni zaslon na dotik z visoko svetilnostjo

Način polnjenja

Samodejno polnjenje / Fiksna moč / Fiksni znesek / Fiksni čas

Omrežna povezava

Ethernet / 4G / WiFi (opcijsko)

Način polnjenja vozila

Kartica / QR koda / Geslo / Aplikacija / EVCCID/MAC vozila (EN 15118)

Način plačila

Kreditna kartica / QR koda / Geslo

Način delovanja

Brez obračuna offline / Offline obračun / Online obračun

Komunikacijski protokol

OCPP 1.6J

Varnostne funkcije

Zaznavanje temperature polnilnega kabla, zaščita pred prenapetostjo, prenizko napetostjo, preobremenitvijo, kratkim stikom, ozemljitvijo, previsoko in prenizko temperaturo, nadzor izolacije, zaščita pred obratno polariteto, zaščita pred udarom strele, zasilni izklop, zaščita pred uhajanjem toka

Delovna temperatura

-30 °C do +50 °C

Delovna vlažnost

5%–95% brez kondenzacije

Delovna nadmorska višina

< 2000 m

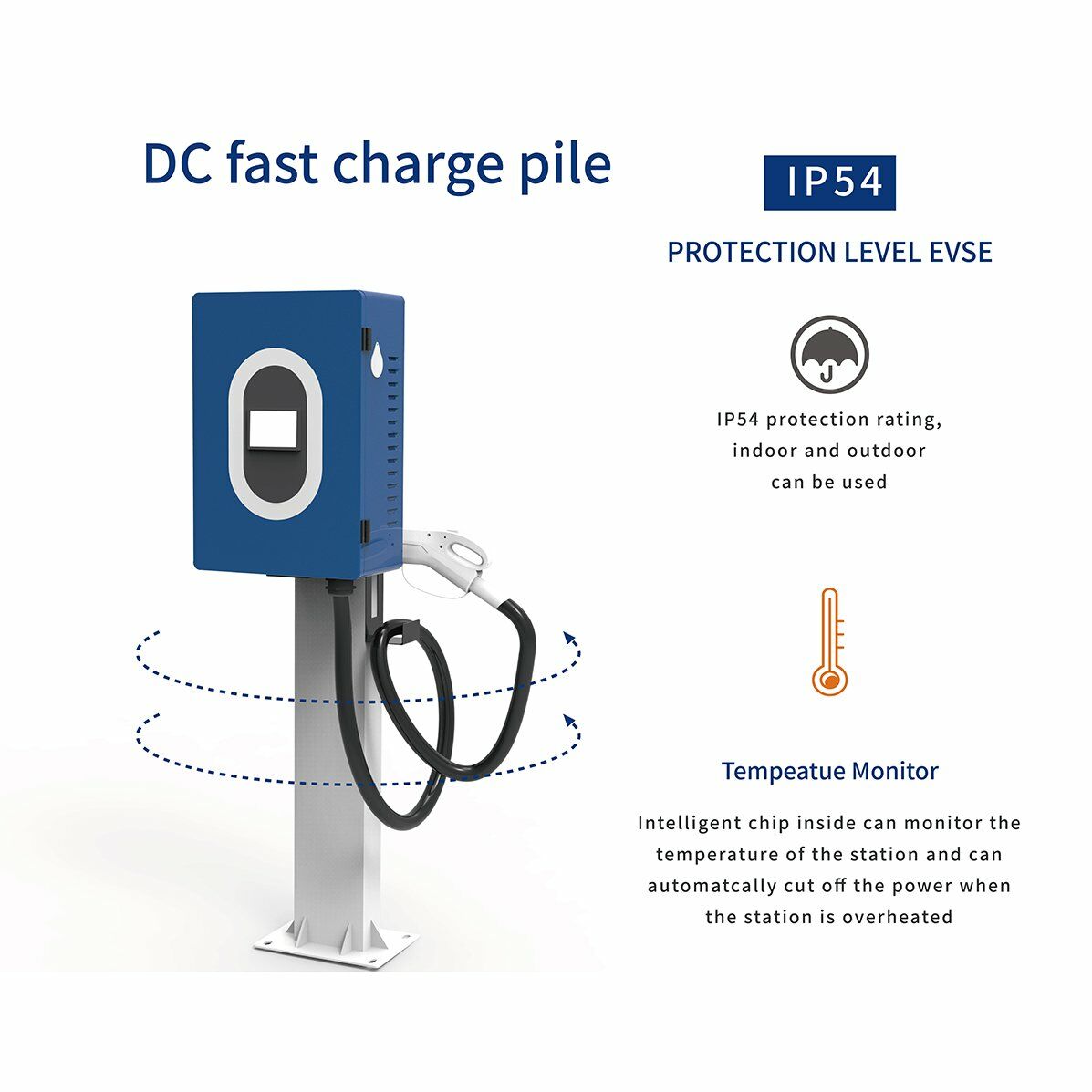

Stopnja zaščite

IP54

Hlajenje

Zračno hlajenje

Raven hrupa

≤ 60 dB

MTBF

30.000 ur
